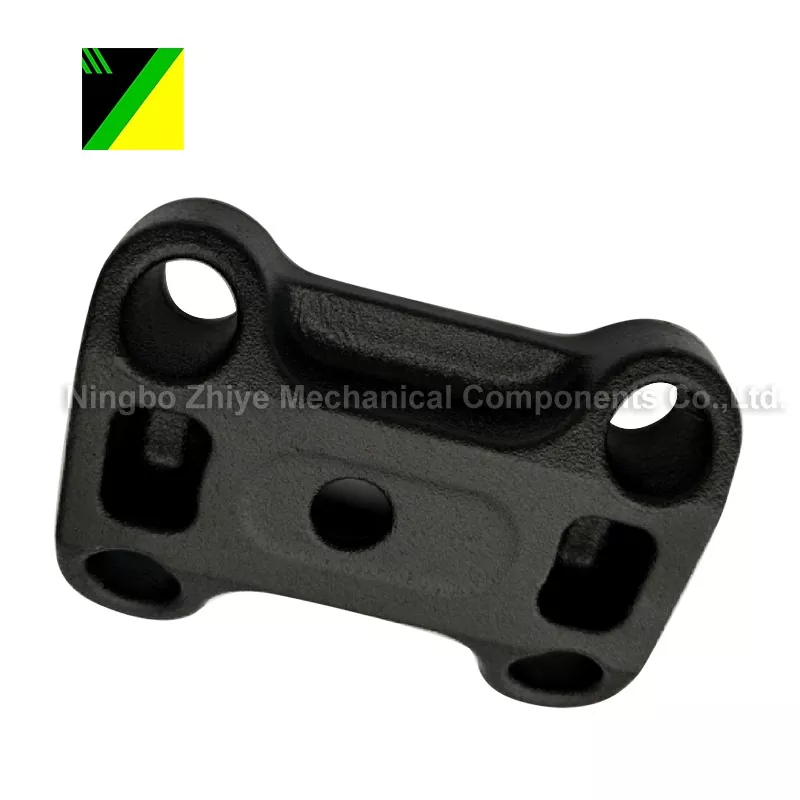

Stratená pena z tvárnej liatiny

Spodná časť dosky na investičné odlievanie

Materiál: 70-50-05

Proces: Odlievanie stratenej peny

Hrubá hmotnosť: 4,825 kg

Formovanie peny

Oblasť použitia: Stavebné stroje

Povrchová úprava: Antikorózna kvapalina, čierny práškový náter

Výrobok vyžaduje tepelné spracovanie

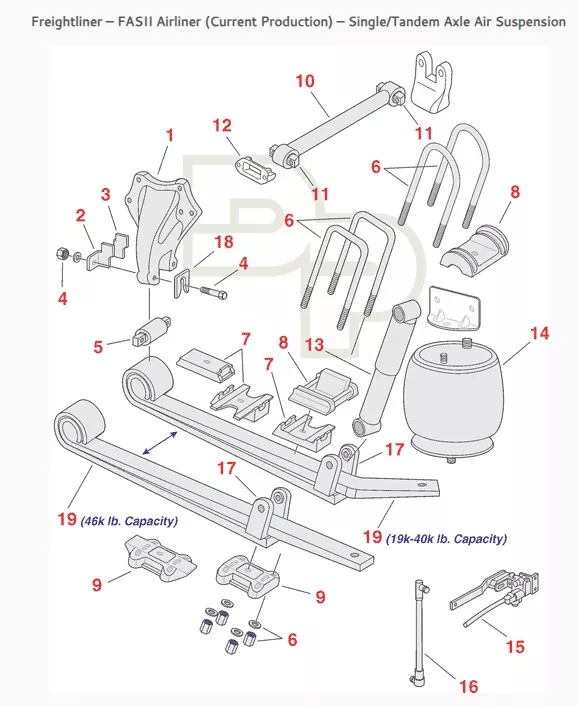

Špecifické miesto aplikácie produktu (pozri rozložený pohľad 9):

(systém odpruženia nákladného vozidla)

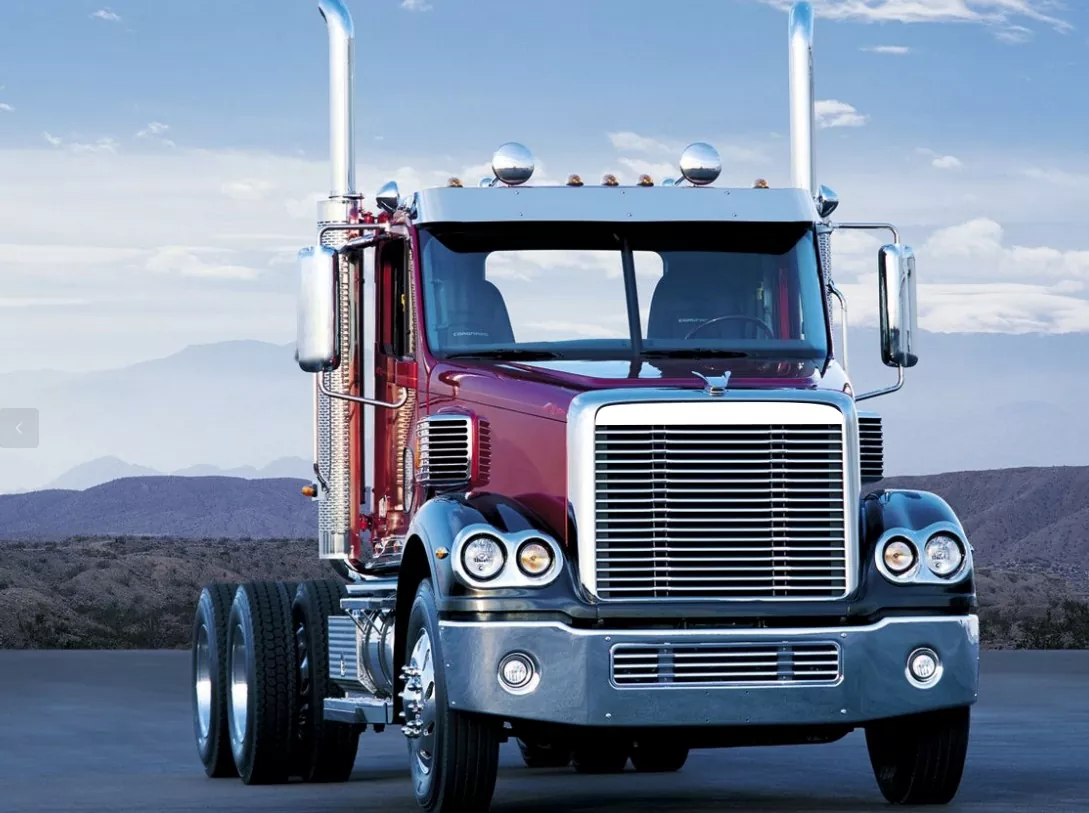

Aplikácia produktu: Nákladné autá

Aplikácie odlievania modelu s odparovaním (tiež známeho ako odlievanie do formy alebo odlievanie stratenej peny) zahŕňajú:

I. Použiteľné odlievacie materiály

Odliatok zo stratenej peny má širokú kompatibilitu s rôznymi materiálmi, pokrýva takmer všetky kovové odliatky a je vhodný najmä pre nasledujúce materiály:

1. Liatina

Toto je najpoužívanejší typ materiálu vrátane sivej liatiny, tvárnej liatiny a temperovanej liatiny.

Výhody: Teplota odlievania liatiny (približne 1300-1450 ℃) je vysoko kompatibilná s teplotou odparovania penového vzoru (EPS, STMMA atď.), čo umožňuje ľahké odstránenie produktov odparovania a zníženie defektov, ako je pórovitosť a troskové inklúzie.  Okrem toho liatinové diely často vyžadujú zložité vnútorné dutiny (ako sú telesá ventilov a telesá čerpadiel) a schopnosť formovania takmer čistého tvaru pri procese odlievania stratenej peny znižuje následné obrábanie.

Typické produkty: Bloky automobilových motorov, hlavy valcov, výfukové potrubia, lôžka obrábacích strojov a potrubné ventily.

2. Kategória liatej ocele

Vhodné pre stredne a nízkouhlíkové ocele a odliatky z nízkolegovanej ocele; pre oceľ s vysokým obsahom uhlíka a vysokolegovanú oceľ je potrebná starostlivá kontrola procesu.

Poznámky: Odlievanie ocele zahŕňa vysoké teploty liatia (približne 1500-1650 ℃), ktoré môžu ľahko viesť k nadmernému tepelnému rozkladu peny a tvorbe veľkého množstva sadzí.  Preto je potrebné optimalizovať priepustnosť povlaku a vtokového systému (ako je použitie podtlakovej extrakcie), aby sa predišlo defektom obohatenia uhlíkom.

Typické produkty: Protizávažia pre stavebné stroje, príruby pre veternú energiu, diely odolné voči opotrebovaniu pre banské stroje.

II. Použiteľné odlievacie štruktúry a rozmery

1. Použiteľné štruktúry odlievania

Komplexné odliatky s vnútornou dutinou/kanálom: Nevyžadujú sa žiadne pieskové jadrá (na rozdiel od tradičného pieskového odlievania, ktoré si vyžaduje odstránenie jadra) a odliatok môže byť vytvorený priamo pomocou penového vzoru, ako sú bloky valcov motora so zložitými olejovými kanálmi, viacdutinové telesá ventilov a tvarovky nepravidelného tvaru rúrok.

Odliatky s nepravidelnou/asymetrickou štruktúrou: Tradičné odlievanie do piesku je náchylné na vychýlenie formy a prasknutie v dôsledku deliacich čiar. Odliatok zo stratenej peny nemá deliace čiary, čo zaisťuje presnosť tvaru, ako sú náboje veterných turbín a kryty zadnej nápravy automobilov.

Primárne malé a stredne veľké diely: Typická hmotnosť 0,1 – 50 kg (napr. koncovky motora, časti ventilov), s rozmerovou presnosťou dosahujúcou triedy CT7 – CT9 a drsnosťou povrchu Ra6,3 – 12,5 μm, čo znižuje následné opracovanie (prídavok na obrábanie možno znížiť na 1 – 3 mm v porovnaní s 3 – 5 mm pri tradičnom pieskovom odlievaní).

Prispôsobivosť veľkým dielom: Schopný vyrábať veľké diely s hmotnosťou 100-500 kg (napr. lôžka obrábacích strojov, základne strojárskych strojov), ale vyžaduje si väčšie pieskoviská, silnejšie podtlakové systémy a stabilnejšie procesy formovania peny (aby sa zabránilo deformácii peny); veľmi veľké časti (> 500 kg) sú menej bežné kvôli ťažkostiam pri montáži peny a ťažkostiam s odsávaním produktov odparovania počas nalievania.

III. Hlavné aplikačné odvetvia

Na základe vyššie uvedenej vhodnosti materiálu a konštrukcie patria medzi hlavné odvetvia použitia odlievania stratenej peny:

Automobilový priemysel a priemysel náhradných dielov

To predstavuje najväčší podiel (cca 40%-50%), vyrába najmä bloky motorov, hlavy valcov, výfukové potrubia, skrine prevodoviek, skrine zadných náprav, brzdové bubny atď. Je vhodný najmä pre zložité diely z tvárnej liatiny a zliatin hliníka, spĺňajúce nároky na ľahké a vysoko presné automobilové komponenty.

Stavebný strojársky priemysel

Patrí sem výroba protizávaží, koľajnicových dosiek, telies hydraulických ventilov, telies čerpadiel atď., väčšinou z liatiny alebo nízkolegovanej ocele.  Tieto diely majú často zložité vnútorné dutiny a odlievanie zo stratenej peny zjednodušuje výrobný proces (nie sú potrebné pieskové jadrá), čím sa znižujú náklady.

Všeobecný strojársky priemysel

Patria sem lôžka obrábacích strojov, armatúry čerpadiel a ventilov, časti kompresorov atď., ktoré si vyžadujú zaručenú pevnosť odlievania a tesniaci výkon. Charakteristiky odlievania stratenej peny bez pieskového jadra redukujú defekty, ako sú póry a pieskové inklúzie spôsobené pieskovými jadrami.

Priemysel železničnej dopravy a veternej energie

To zahŕňa výrobu častí podvozkov pre vysokorýchlostné vlaky/metro (hliníková zliatina alebo oceľoliatina) a náboje veterných turbín (tvárna liatina). Tie vyžadujú veľké, vysoko presné odliatky so stabilnými mechanickými vlastnosťami. Odliatok zo stratenej peny môže zlepšiť hustotu odlievania prostredníctvom podtlaku.

Prečo si vybrať nás?

● S našou komplexnou službou môže naša spoločnosť integrovať procesy odlievania, obrábania a povrchovej úpravy, čím sa eliminuje fragmentácia dodávateľského reťazca.

● Flexibilné plánovanie výroby pre urgentné objednávky

● Náš profesionálny technický tím dokáže spracovať a poskytnúť zložité odliatky.

● Dodávateľ, ktorý uprednostňuje kvalitu a dodáva vysokokvalitné produkty.
