Prečo si zvoliť presné odlievanie Silica Sol pre spoje olejových potrubí?
Tento článok skúma silika sol na presné odlievanie olejového potrubného spoja výrobný proces. Skúmame, prečo táto metóda dominuje v sektore ropy a zemného plynu, rozoberáme jej výhody a obmedzenia, porovnávame ju s alternatívnymi procesmi a poskytujeme prípady použitia v reálnom svete. Ningbo Zhiye Mechanical Components Co., Ltd. zdieľa technické poznatky, ktoré vám pomôžu určiť dokonalý spoj.
📑 Obsah
- 1. Čo je presné liatie Silica Sol a ako sa aplikuje na spoj olejových potrubí?
- 2. Aké sú rozhodujúce výhody odlievania kremičitým roztokom pre spoje olejových potrubí?
- 3. Aké sú obmedzenia alebo nevýhody rúrových spojov na presné liatie Silica Sol?
- 4. Kde sú spoje rúr na liaty olej Silica Sol najčastejšie?
- 5. Presné liatie Silica Sol vs. iné procesy pre spoje olejových potrubí
- 6. Často kladené otázky o spojoch rúr na presné liatie Silica Sol
- 7. Záver
🔍 Čo je presné liatie Silica Sol a ako sa aplikuje na spoje olejových potrubí?

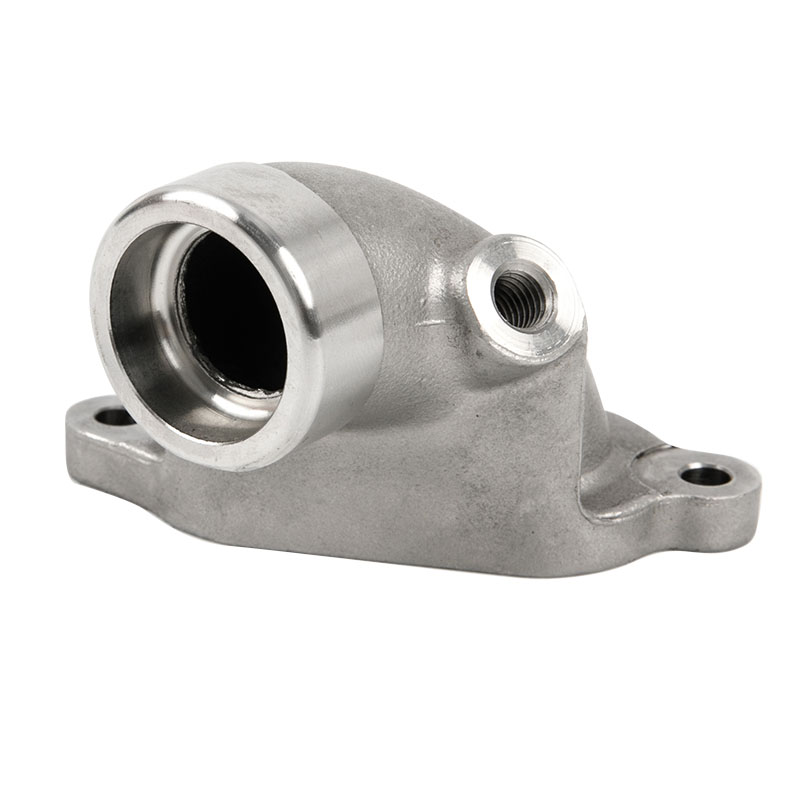

Ningbo Zhiye Mechanical Components Co., Ltd. definujesilika sol na presné odlievanie olejového potrubného spojaako komponent vyrobený metódou investičného liatia, kde spojivo na báze oxidu kremičitého vytvára robustnú keramickú škrupinu. Na rozdiel od tradičného odlievania do piesku, táto metóda využíva vodný kremičitý sól (koloidný oxid kremičitý) na vytvorenie vysoko žiaruvzdornej formy, schopnej reprodukovať jemné detaily. Prespoje olejových potrubí, to znamená tesné tolerancie (často ±0,1 mm), výnimočnú povrchovú úpravu (Ra 1,6–3,2 µm) a metalurgickú integritu – nevyhnutné pre vysokotlakové uhľovodíkové systémy.
Vo svojom jadre proces zahŕňa opakované namáčanie voskového vzoru do kaše obsahujúcej jemný žiaruvzdorný prášok a sól oxidu kremičitého. Po vysušení sa škrupina odvoskuje a vypáli, pričom zostane hladká dutina. Potom sa naleje roztavená nehrdzavejúca oceľ, uhlíková oceľ alebo zliatina. Výslednýspoj olejového potrubiavykazuje minimálne zmrštenie a nulovú inklúziu piesku, čo je bežná chyba konvenčných odliatkov. To je dôvod, prečo sa globálni operátori spoliehajú na túto technológiu pri vybavení ústia vrtu, spojov rozdeľovačov a spojok sýtiča.
⚙️ SILNÉ A SLABÉ STRÁNKY
✅ Aké sú rozhodujúce výhody odlievania kremičitým roztokom pre spoje olejových potrubí?
Z dielne oNingbo Zhiye Mechanical Components Co., Ltd.Zistili sme, že inžinieri si vyberajú túto metódu z piatich hlavných dôvodov:
- Rozmerová nadradenosť:Takmer čistý tvar s toleranciou ±0,1 mm znižuje náklady na obrábanie až o 40 %.
- Špičková povrchová úprava:Drsnosť po odliatku porovnateľná s opracovanými povrchmi, čo eliminuje sekundárne leštenie mnohých spojov olejových rúrok.
- Povolené zložité geometrie:Podrezanie, vnútorné priechody a tenké steny (do 1,5 mm) môžu byť odliate integrálne.
- Univerzálnosť materiálu:Pracuje s duplexnou nehrdzavejúcou oceľou, oceľou Inconel, 17-4PH a nízkouhlíkovými oceľami potrebnými na kyslé použitie (NACE MR0175).
- Integrita tlaku:Hustá, neporézna mikroštruktúra vďaka rýchlemu tuhnutiu v predhriatej keramickej škrupine – životne dôležitá pre nepriepustné spoje.
Tieto výhody sa priamo premietajú do dlhšej životnosti v pobrežných a zvislých prostrediach. Napríklad nedávny projekt spoločnosti Ningbo Zhiye dodal 15 000 liatych olejových spojov na báze oxidu kremičitého pre pole na Blízkom východe s nulovými zlyhaniami nedeštruktívnych testov.
⚠️ Aké sú obmedzenia alebo nevýhody rúrových spojov na presné liatie Silica Sol?
No process is perfect. Zatiaľ čo odlievanie sólov oxidu kremičitého vyniká kvalitou, predstavuje výzvy, ktoré musia kupujúci a inžinieri zvážiť:
| Obmedzenie | Vysvetlenie a dopad |
|---|---|
| Vyššia cena za kus v porovnaní s odlievaním do piesku | Pre veľmi veľké škáry (nad 30 kg) môže byť kremičitý sol drahý kvôli dobe výstavby plášťa a surovine (kremičitý sol, zirkónový piesok). Vhodné pre malé až stredné série. |
| Obmedzenia veľkosti a hmotnosti | Typická maximálna hmotnosť ~100 kg (pre spoje olejových potrubí). Ťažšie komponenty môžu vyžadovať hybridné procesy. |
| Dlhšia doba prípravy nástrojov | Formy na vstrekovanie vosku trvajú 4–8 týždňov; zmeny dizajnu stoja viac ako pri pieskových vzoroch. |
| Možnosť prasknutia škrupiny | Ak parametre odparafínovacieho autoklávu nie sú optimalizované, tenké škrupiny môžu prasknúť a spôsobiť vytečenie.Ningbo Zhiyemá vlastnú automatizáciu, aby sa tomu zabránilo. |
Napriek tomu celkové náklady na vlastníctvo často uprednostňujú kremičitý sol, keď sú spoľahlivosť a nízka hmotnosť zásadné. Thespoj olejového potrubiamusí vydržať vibrácie, tepelné cykly a korozívne médiá – presne tam, kde presné odlievanie prekoná výkovky so zvarencami.
🔧 APLIKÁCIE A PRÍPADY POUŽITIA
📍 Kde sa najčastejšie používajú spoje rúr na liaty olej Silica Sol?
Vďaka svojej metalurgickej spoľahlivosti sú tieto spoje všadeprítomné v:
- 🛢️ Vybavenie vrtu (udusenie a zabitie kĺbov)
- ⛽ Vysokotlakové rozdeľovače
- ⚙️ Podmorské konektorové náboje
- 🔥 Rafinérske potrubie (zliatina odolná voči korózii)
- 🔩 Hydraulické spojky pre BOP stohy
V týchto aplikáciách jespoj olejového potrubiamusí odolávať vodíkovému skrehnutiu a vysokému deštrukčnému tlaku. Odlievanie kremičitého sólu umožňuje kontrolovanú štruktúru zŕn a eliminuje pórovitosť zmršťovania, ktorá by mohla spôsobiť netesnosti. Ningbo Zhiye Mechanical Components Co., Ltd. pravidelne dodáva liate spoje pre špecifikácie API 6A a 17D.
⚖️ Presné liatie Silica Sol vs. iné procesy pre spoje olejových potrubí
| Metóda | Povrchová úprava (µm) | Tolerancia (mm) | Relatívna cena (1 – 5) | Typická vhodnosť zliatiny |
|---|---|---|---|---|
| Odlievanie kremičitého sólu | 1,6–3,2 | ±0,10 | 3,5 (stredne vysoká) | Všetky odlievateľné zliatiny, vrátane superzliatin |
| Odlievanie do piesku (živica) | 6.3–12.5 | ±0,8 | 1,5 (nízka) | Iba uhlík/nízka zliatina, náchylná na chyby |
| Investičné liatie (etylsilikát) | 3,2–6,3 | ±0,25 | 3.0 | Podobné, ale škrupina má menšiu zelenú silu |
| Zápustkové kovanie | Obrobené | ±0,2 (obrobené) | 4.5 | Tepané triedy, jednoduchšie tvary |
Ako je znázornené, kremičitý sól dosahuje vynikajúcu rovnováhu medzi presnosťou a cenou, najmä prespoje olejových potrubívyžadujúce strednú zložitosť a vysokú spoľahlivosť.
❓BEŽNÉ OTÁZKY
Často kladené otázky týkajúce sa presných spojov rúr na liaty olej Silica Sol
Môžu sa spoje rúrok z liateho oleja na báze oxidu kremičitého použiť v prostredí s kyslým plynom (H₂S)?
Absolútne.Ningbo Zhiye Mechanical Components Co., Ltd.vytvára spoje v materiáloch ako 410 nerez, 17-4PH a duplex (2205), ktoré spĺňajú NACE MR0175/ISO 15156. Plášť kremičitého sólu poskytuje jemnozrnnú, homogénnu štruktúru bez segregovaných karbidov, čím sa znižuje riziko praskania sulfidovým napätím. Správne tepelné spracovanie po odlievaní (napr. rozpúšťacie žíhanie) je však rozhodujúce – niečo, čo overujeme úplnými mechanickými certifikátmi.
Aká je maximálna veľkosť spoja olejového potrubia realizovateľného odlievaním kremičitého sólu?
Typicky do 600 mm na dĺžku a 80 kg na hmotnosť. Niektoré zlievarne tlačia až 120 kg so zosilnenými plášťami. V prípade väčších veľkostí Ningbo Zhiye často odporúča segmentovaný dizajn alebo prechod na odstredivé liatie, ale hodnotíme každý prípad. Pamätajte, že väčšie škrupiny vyžadujú dôkladné vysušenie, aby nedošlo k prasknutiu; naše dielne s regulovanou vlhkosťou umožňujú konzistentnú výrobu 50+ kg spojov.
Ako povrchová úprava liateho spoja s oxidom kremičitým ovplyvňuje jeho tlakovú triedu?
Lepšia povrchová úprava (typicky 3,2 µm Ra) eliminuje zvyšovanie napätia a mikrozárezy, čo priamo zlepšuje únavovú životnosť a statický tlak pri roztrhnutí. Hrubý povrch ako odliatok (ako liatie piesku) môže mať úžľabia, ktoré pôsobia ako miesta iniciácie trhlín. Pre vysokotlakové olejové okruhy mnohí inžinieri špecifikujú silikasol presne, aby sa vyhli povrchovému brúseniu. Nezávislé testy ukazujú, že spoje s oxidom kremičitým vydržia o 15–20 % vyšší cyklický tlak v porovnaní s ekvivalentnými dielmi odlievanými do piesku.
Existujú pri malosériovom prototypovaní nákladové nevýhody?
V prípade prototypov (1–20 kusov) sa cena nástrojov na vstrekovanie vosku (zvyčajne 2 000 – 5 000 USD) môže zdať vysoká. Rýchle prototypovanie prostredníctvom 3D tlačených voskových vzorov je však teraz doplnkovou možnosťou.Ningbo Zhiye Mechanical Components Co., Ltd.ponúka hybridné riešenia: 3D tlačené vzory pre počiatočné vzorky, potom tvrdé nástroje pre objem. Týmto spôsobom získate presnosť sólu oxidu kremičitého bez toho, aby ste sa zaviazali k úplnému vybaveniu včas.
📚 Referencie: ASTM A732 / A732M – Štandardná špecifikácia pre odliatky, investície, uhlíkovú a nízkolegovanú oceľ; API 6A (zariadenie na hlavu studne); technické bulletiny od Ningbo Zhiye Mechanical Components Co.,Ltd.; „Príručka presného odlievania“ (2. vydanie, 2023).
📞 Záver
Od podláh vrtných súprav až po podmorské rozvodysilika sol na presné odlievanie olejového potrubného spojaposkytuje spoľahlivosť, ktorej sa môže rovnať len málo procesov. Jeho takmer čistý tvar, vynikajúci povrch a flexibilita zliatiny z neho robia preferovanú voľbu pre kritické služby. Hoci existujú obmedzenia týkajúce sa nákladov a veľkosti, často sú kompenzované zníženým počtom zlyhaní pri obrábaní a na poli.
🤝 Partner s odborníkmiNaNingbo Zhiye Mechanical Components Co., Ltd., máme viac ako dve desaťročia skúseností v oblasti presného odlievania pre ropné a plynové aplikácie. Či už potrebujete štandardný spoj olejového potrubia NPT alebo vlastný zliatinový komponent so zložitou geometriou, naši inžinieri sú pripravení vám pomôcť. Kontaktujte násdnes na bezplatnú kontrolu dizajnu a cenovú ponuku – vybudujme bezpečnejšie a silnejšie spojenia.
